關于磁通密度及電流密度的取值

在電子變壓器手冊中有講到磁通密度及電流密度的取值.但是沒有看到用什么公式來確定,請高手指教.

全部回復(7)

只看樓主

正序查看

倒序查看

rhett

LV.8

2006-08-21 10:16

這是你根據你的實際情況自己去選取的.

回復

叮鐺

LV.5

2006-08-21 10:54

我也是,對磁通密度的取值不知道到底要怎么計算,麻煩能不能把你有的手冊傳上來,或者告訴我網址也可以,我現在對磁通密度取值真是頭痛!

回復

boaster

LV.6

2006-08-21 12:53

@叮鐺

我也是,對磁通密度的取值不知道到底要怎么計算,麻煩能不能把你有的手冊傳上來,或者告訴我網址也可以,我現在對磁通密度取值真是頭痛!

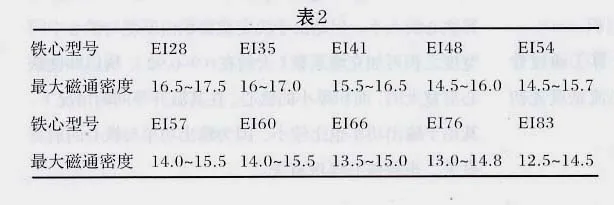

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156136002.jpg');}" onmousewheel="return imgzoom(this);">

回復

boaster

LV.6

2006-08-21 12:59

磁通密度
1.按磁飽和
2.按電子變壓器手冊p.138公式(3-45)
電流密度.
1.按允許電壓調整率
電子變壓器手冊p.140公式(3-55)
2.按允許溫升
電子變壓器手冊p.139公式(3-51)(3-54)

回復

叮鐺

LV.5

2006-08-21 13:02

@boaster

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1156136002.jpg');}"onmousewheel="returnimgzoom(this);">

我現在做的輸出功率是35W,按照80%的損耗,就是要在變壓器端輸出45W的功率,那查到這樣子大小的功率要用ETD29,麻煩有沒有ETD29的最大磁通密度,或者在哪里可以查到?

回復
