750V過壓保護電路誤動作，是LM393應用不當嗎？？？

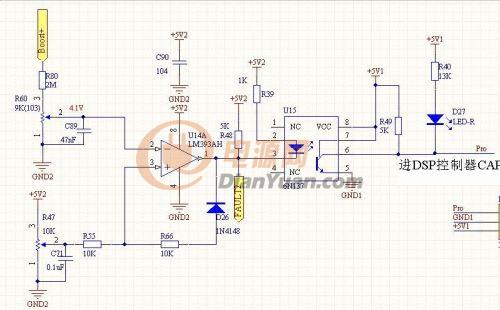

750V過壓保護電路如下圖：



現象：第一次上電老是D27保護燈亮即750V過壓保護。但是測750V波形，沒有過壓。而且，一次上電保護后等750V降到20—30V時，再二次上電就正常工作。

問題：這樣的保護電路有問題，還是LM393芯片用法不當。請大家給點意見，謝了。


全部回復(12)
正序查看
倒序查看
2013-03-16 13:04
問題還沒解決嗎？把R80換成4個500k串聯，C89和C71容量對換試試。另注意開機5v輔助供電時序不能遲于750v母線，否則會誤觸發自鎖保護。
0
回復
2013-03-16 14:28

樓上大神都說完了，C89和C71容量對換

0
回復
jackdd
LV.4
4
2013-03-17 15:52
@ymyangyong
問題還沒解決嗎？把R80換成4個500k串聯，C89和C71容量對換試試。另注意開機5v輔助供電時序不能遲于750v母線，否則會誤觸發自鎖保護。

一次上電750V過壓保護時Boost+和5V2的波形



二次上電正常時Boost+和5V2的波形




0
回復
tby2008
LV.9
5
2013-03-17 18:13
@地獄的士
樓上大神都說完了，C89和C71容量對換
把C89和C71對換一下，或把C71去掉，也可以把C71并在R47電位器的 2  3腳
0
回復
2013-03-17 19:35
@jackdd
一次上電750V過壓保護時Boost+和5V2的波形[圖片] 二次上電正常時Boost+和5V2的波形[圖片]
圖掛了，看看換電容后有什么變化。
0
回復
2013-03-17 21:01
聽聽樓下怎么說
0
回復
jackdd
LV.4
8
2013-03-17 21:08
@ymyangyong
圖掛了，看看換電容后有什么變化。
圖好了，這就是換了以后的圖，現在C89是220nF，C71是47nF
0
回復
2013-03-17 22:34
@jackdd
圖好了，這就是換了以后的圖，現在C89是220nF，C71是47nF
黃色的是Boost+？明顯時序不對，5V2上電時間滯后了。想辦法讓5V2快速啟動或Boost+延時啟動。
0
回復
jackdd
LV.4
10
2013-03-17 22:53
@ymyangyong
黃色的是Boost+？明顯時序不對，5V2上電時間滯后了。想辦法讓5V2快速啟動或Boost+延時啟動。
可是為什么二次上電的時候沒有滯后？
0
回復
2013-03-17 23:28
@jackdd
可是為什么二次上電的時候沒有滯后？

可能二次上電時5V2啟動速度加快了吧，具體要看5V2輔助電源的啟動特性,查一下相差近0.7秒的原因。

0
回復
jackdd
LV.4
12
2013-03-20 22:33
@ymyangyong
可能二次上電時5V2啟動速度加快了吧，具體要看5V2輔助電源的啟動特性,查一下相差近0.7秒的原因。
有沒有什么方法使采樣電壓來的稍微慢點？
0
回復
2013-03-20 23:28
@jackdd
有沒有什么方法使采樣電壓來的稍微慢點？

要采樣電壓稍微來的慢點的話可以加大C89電容，但估計解決不了根本問題。關鍵是要提前5V2的啟動時序。參考下這個圖的輔助電源接入方式。
