死區時間太大了

負載太大（線圈與加熱體距離過近）

如果接到380V電壓，炸機基本是分分鐘的事情

相位正確，還沒開始加功率

是串聯諧振

死區看第一張圖，UCE波形降下來，但下管沒及時開通

最佳開通時間，是在UCE下降的峰谷處

一般情況下，充分諧振的話，這個峰谷應該是零的，不過這個問題不太重要

老師，是不是說，要是完全諧振，第一張圖應該是很漂亮的矩形波？

還有一件事情想向您請教下， 就是我調功的話，PFM模式，我該怎么控制呢？

現在我用的CD4046做的電壓頻率轉換，CT3電壓用互感器采出來直接給的CD4046，波形很不好 ，而且還能聽到嗡嗡的響聲，是不是這樣子調功不行呢？

以前論壇上一位師傅給我說直接采CT3兩端電壓做跟蹤，我現在有點茫然，不知道該怎么跟蹤控制了

我沒有用過CD4046，不太清楚，我自己是用CPU直接控制的

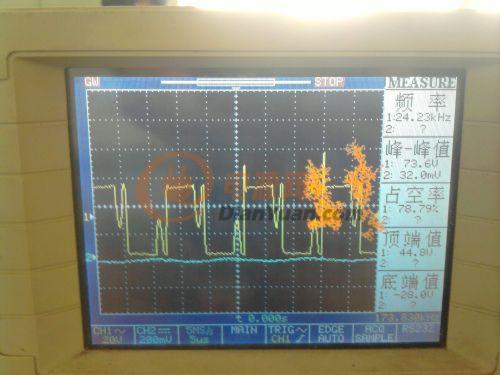

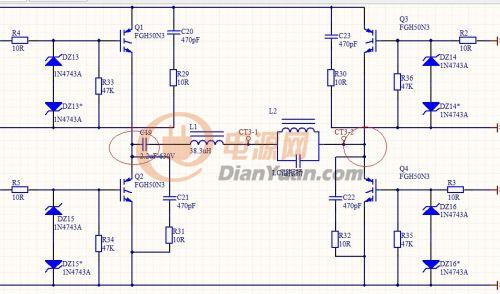

老師，對于我一開始貼出來的那個電路，是不是工作于感性或者容性都不會對管子造成傷害？ 這個是管子Vce的波形

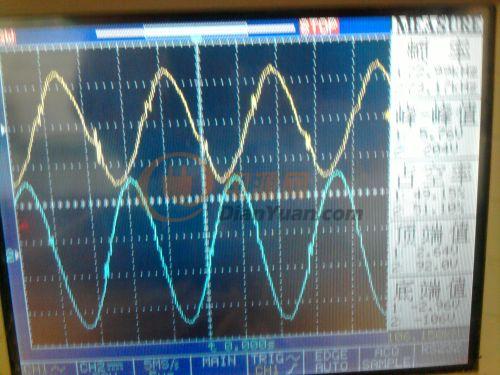

這個是L2兩端的電壓（黃色）電流（綠色）波形

老師，為什么電路在諧振點的時候才能看到這個波形 ，下面的波形是從低到高開始的頻率 中間我自己看的應該是過諧振點了

用的磁環驅動的

1.從你18貼的第一幅圖可以看出。沒有在諧振狀態。電流相位遲后30度左右。

2..不知你的驅動變壓器是自制的還是買的，如果是買的要注意，有些磁芯到50K以上性能變壞。而你的工作頻率又在50K以上。

3.注意變頻時死區時間不能因變壓器的特性而改變，如果設計需要變則是是另外一回事了。

其實你第一貼Vce波形出現已接近ZVS臨界區域，不必緊張。

通過調整跟蹤相角差值（偏感性），死區大小，ZVS電容大小就能得到很好的”梯形波”如１８貼，多做點實驗，你能更好的體會ZVS，ZCS特性，恭喜你不知不覺中已踏入“軟開關”門檻。
