門極驅動波形

門極驅動電阻太小

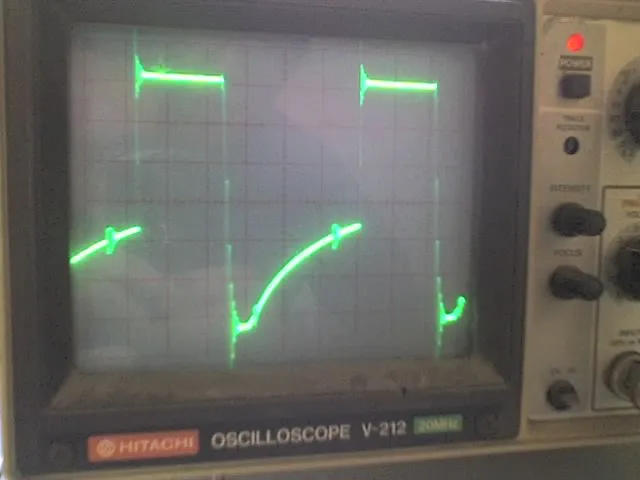

這是激勵電路輸出的波形,經過門極電阻后,門極驅動波形有0.5微秒的上升沿和0.2微秒的下降沿.

能不能把大師的驅動電路貼一下呢?

門極驅動輸出電流按門極結電容瞬間充電電流值設計,保證內阻極小.

那么丑的驅動波形IGBT發熱量肯定很大,是硬開關系統吧?

是軟開關電路,從CE極的波形可以看出.用手機拍攝的,又有一個鈄拍的角度,激勵波形變形了.IGBT溫升是很低的.

驅動波形確實不怎么好看， 請問驅動是使用變壓器方式的電路嗎？

SY：

可否提供這個計算的知識！謝謝！

軍長呀，你這兩個波形是同一個吧，太像啦，包括影像的陰影都一樣，像是復制的。
