用EGS002試做工頻逆變器

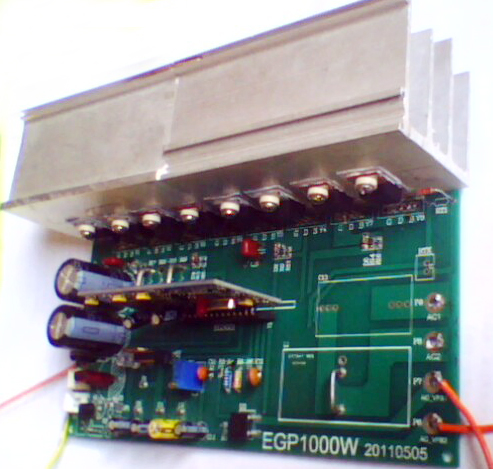

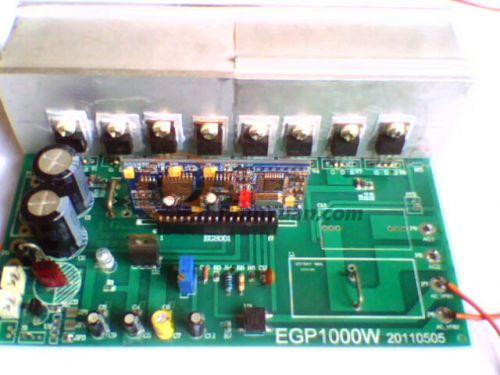

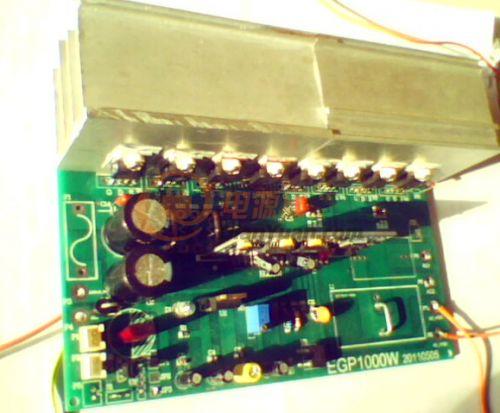

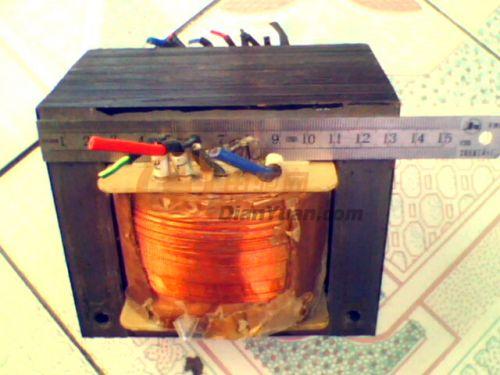

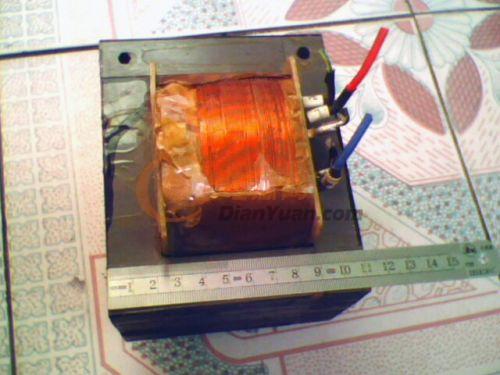

功率板用8只3205，自舉電容換成了50V22UF點解。12V電源功率500W應該沒問題吧。變壓器還沒

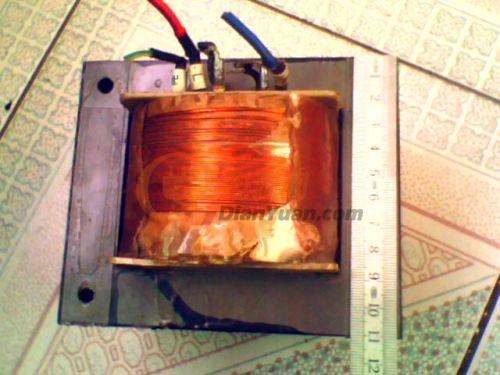

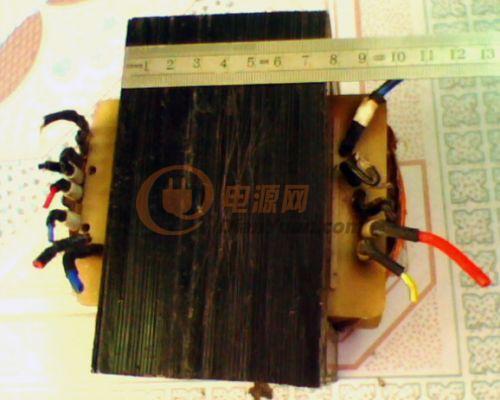

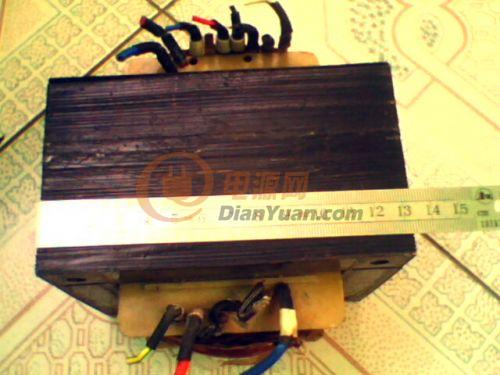

做好，還請各位有經驗的師傅給個參數，在此謝謝了！上圖片。

手機拍的不是很清晰，請走過、路過的師傅提出意見和建議。

全部回復(28)

只看樓主

正序查看

倒序查看

宛東驕子

2012-12-06 13:00

EI133的鐵芯，12V供電能做持續輸出800W，24V供電能做持續輸出1000W。

回復

大漠雄鷹

LV.4

2012-12-06 20:17

@宛東驕子

EI133的鐵芯，12V供電能做持續輸出800W，24V供電能做持續輸出1000W。

還請驕子大師給個參數。謝謝！

回復

宛東驕子

2012-12-06 22:07

@大漠雄鷹

還請驕子大師給個參數。謝謝！

220V:6V,6V這邊電流按160A計算，其他按常規處理。

回復

781212

LV.2

2012-12-06 22:08

@宛東驕子

EI133的鐵芯，12V供電能做持續輸出800W，24V供電能做持續輸出1000W。

想做個不知效率高不高

回復

宛東驕子

2012-12-06 22:10

@781212

想做個不知效率高不高

隨便搞搞，80以上的效率還是有的。

回復

大漠雄鷹

LV.4

2012-12-07 09:33

@宛東驕子

220V:6V,6V這邊電流按160A計算，其他按常規處理。

謝謝旅長，這兩天就把變壓器拆了重繞。

回復

781212

LV.2

2012-12-09 17:32

@宛東驕子

隨便搞搞，80以上的效率還是有的。

感謝我的是24v ups上拆的直接24v做

回復

大漠雄鷹

LV.4

2012-12-10 14:24

@781212

感謝我的是24vups上拆的直接24v做

24V UPS上的變壓器要改初級線圈。

回復

大漠雄鷹

LV.4

2013-01-03 18:05

@大漠雄鷹

24VUPS上的變壓器要改初級線圈。

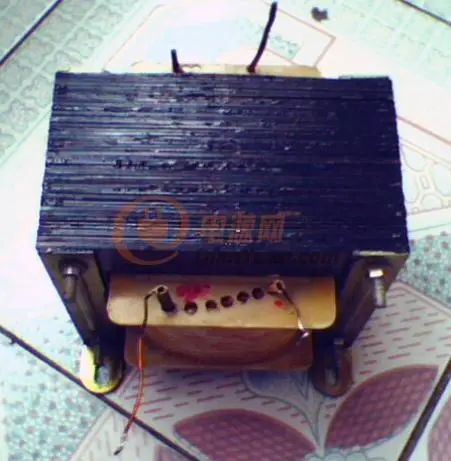

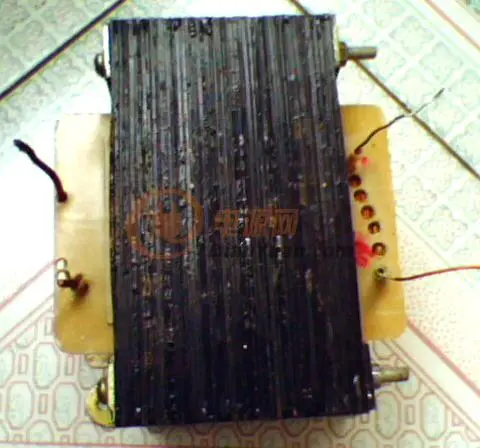

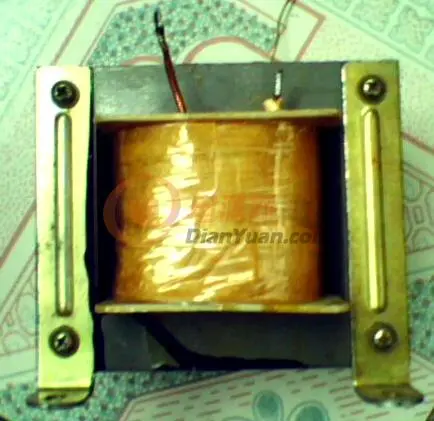

沉的好快呀！自己頂起來！年底了，單位工作較忙，一直沒有時間搗鼓自己的逆變器。趁著元旦休假，拆了變壓器從新繞好線圈（全手工繞累呀！）。現附上參數及圖片。24V供電，初級：2.5MM*22匝，次級：1.0MM*360匝。上機測試空載300MA（南京47表量的）；帶200W燈泡很輕松，電壓穩定，由于鉗形表沒電了，故電流沒測量。

回復

251683652

LV.6

2013-01-06 20:36

@大漠雄鷹

回復

廖遠方

LV.9

2013-01-21 17:30

@大漠雄鷹

初級的線太細了.出不了大功率.

回復

大漠雄鷹

LV.4

2013-01-21 22:01

@廖遠方

初級的線太細了.出不了大功率.

廖工指導的很正確，現功率只有300多W，準備把初級換成3*7MM的扁鋁線，估計800W差不多。

回復

飛雲

LV.4

2013-01-22 07:48

@大漠雄鷹

廖工指導的很正確，現功率只有300多W，準備把初級換成3*7MM的扁鋁線，估計800W差不多。

我也是一直傾向工頻的并使用,你用21平的鋁線想過嗎它的載流量還沒10平銅線的大。不知你的變壓器鐵心尺寸是多少，12V系統電流本身就大

回復

大漠雄鷹

LV.4

2013-01-22 09:36

@飛雲

我也是一直傾向工頻的并使用,你用21平的鋁線想過嗎它的載流量還沒10平銅線的大。不知你的變壓器鐵心尺寸是多少，12V系統電流本身就大

鐵芯截面積33CM2，正因為12V電流太大，所以改為24V供電。21平方扁鋁線的載流量是多少？

回復

飛雲

LV.4

2013-01-22 13:57

@大漠雄鷹

鐵芯截面積33CM2，正因為12V電流太大，所以改為24V供電。21平方扁鋁線的載流量是多少？

銅的電阻系數是鋁的0.627倍。21平方鋁線繞變壓器也就是80多A換成16平銅線和鋁線相當達100A左右因為導線載流量還有個溫度系數和長度的關系

回復

251683652

LV.6

2013-01-26 22:44

@飛雲

銅的電阻系數是鋁的0.627倍。21平方鋁線繞變壓器也就是80多A換成16平銅線和鋁線相當達100A左右因為導線載流量還有個溫度系數和長度的關系

回復

songxingui

LV.2

2013-02-21 00:02

@大漠雄鷹

鐵芯截面積33CM2，正因為12V電流太大，所以改為24V供電。21平方扁鋁線的載流量是多少？

該變壓器高壓級就是220v的是300圈，1.363636V每圈，其他的按電壓比例算吧，線徑自己查，我沒做過這種的按這個做來空載在015安左右。如果是12v電瓶供電最好初級是雙13v，這樣輸出電壓就不會太高，空載也不會太高，如果是雙12v的話，空載在電瓶電壓高的時候可能到0.4-----0.5安左右。這樣浪費電能。

回復
