數字萬用表維修

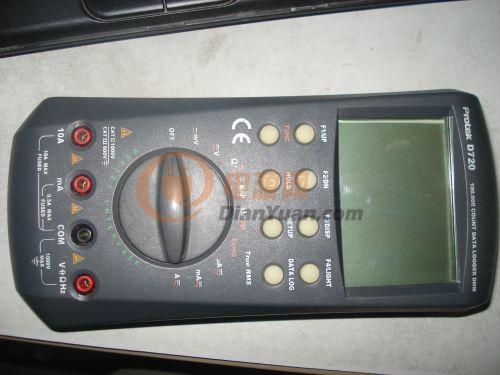

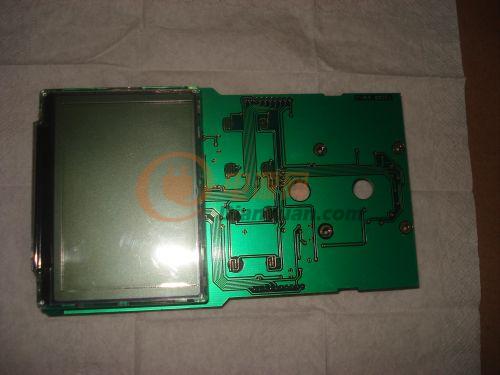

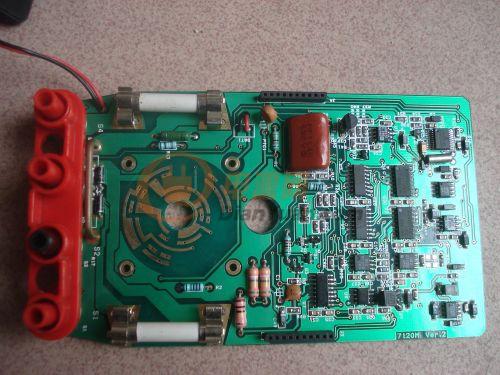

原本正常的萬用表突然無法開機,清洗過刀盤,也沒見到有零件燒糊,就是開不了機,希望有這方面經驗的朋友不吝賜教,謝謝

全部回復(24)

只看樓主

正序查看

倒序查看

zhc7302

LV.9

2012-11-13 14:14

這怎么看啊

回復

tvro

2012-11-13 20:14

換新的吧

回復

廖遠方

LV.9

2012-11-14 12:19

如果不是燒壞的話.建議換換晶振看看！

回復

zhangzhijianhua

LV.4

2012-11-14 22:41

@廖遠方

如果不是燒壞的話.建議換換晶振看看！

終于有朋友出主意了,謝謝

回復

zhangzhijianhua

LV.4

2012-11-14 22:42

@zhangzhijianhua

終于有朋友出主意了,謝謝[圖片]

一共有3個晶振,全部要換來試下嗎?

回復

廖遠方

LV.9

2012-11-15 07:28

@zhangzhijianhua

一共有3個晶振,全部要換來試下嗎?

應該是主芯片的晶振！

回復

調節器

LV.4

2012-11-15 09:26

主板有記憶電池，電池沒電了？？

回復

zhangzhijianhua

LV.4

2012-11-15 21:17

@調節器

主板有記憶電池，電池沒電了？？

記憶電池是記錄時間的,還有記錄一些測試過的參數,

Protek 620(5 1/2位)數字萬用表詳細說明

數字萬用表Protek 620(5 1/2位)

特性
  100，000計數
  數據記錄器
  二極管極性自動測試
  真有效值
  自動校正
  RS232C 接口
  37，300數據記錄器
  時鐘和日歷功能

技術規格

功能			D620	D610
DC mV	量程		100.000mV	500.00mV
	精度		±(0.02%+10讀數)	±(0.05%+10讀數)
DC 電壓	量程		10.0000V~1000V	5.0000V~1000V
	精度		±(0.02%+5讀數)	±(0.05%+5讀數)
AC 電壓	量程		5.0000V~1000V	5.0000V~1000V
	精度		±(0.75%+20讀數)	±(0.75%+20讀數)
DC 電流	量程		1000.00uA~10A	500.00uA~10A
	精度		±(0.1%+5讀數)	±(0.1%+5讀數)
AC 電流	量程		500.00uA~10A	500.00uA~10A
	精度		±(0.75%+20讀數)	±(0.75%+20讀數)
電阻	量程		500.00Ω~20MΩ	500.00Ω~20MΩ
	精度		±(0.2%+5讀數)	±(0.2%+5讀數)
頻率	量程		200Hz~200KHz	200Hz~200KHz
	精度		±(0.05%+2讀數)	±(0.05%+2讀數)
周期	量程		0.1S~5uS	0.1S~5uS
	精度		±(0.05%+2讀數)	±(0.05%+2讀數)
脈寬	量程		0.1S~5uS	0.1S~5uS
	精度		±(0.1%+2讀數)	±(0.1%+2讀數)
占空比	量程		100%	100%
	精度		±(0.1%+2讀數)	±(0.1%+2讀數)
電容	量程		5.000nF~500uF	5.000nF~500uF
	精度		±(4%+15讀數)	±(4%+15讀數)
溫度	℃	量程	—20℃~1,200℃	—20℃~1,200℃
		精度	±(5%+3讀數)	±(5%+3讀數)
	℉	量程	—4℃~2,192℃	—4℃~2,192℃
		精度	±(5%+3讀數)	±(5%+3讀數)
導通測試	測試電壓2V		蜂鳴器響電阻<100Ω	蜂鳴器響電阻<100Ω
二極管測試	2V		約2.5mA	約2.5mA
記錄器			37,300點	99存儲器
附件	標準		手冊、便攜包、測試線、RS232連接線、軟件
	選擇		護套、溫度探頭(TP35，“K”型)、溫度適陪器(TA35)

00088

回復

zhangzhijianhua

LV.4

2012-11-15 21:26

@zhangzhijianhua

記憶電池是記錄時間的,還有記錄一些測試過的參數,Protek620(51/2位)數字萬用表詳細說明數字萬用表Protek620(51/2位)[圖片]特性[圖片] 100，000計數[圖片] 數據記錄器[圖片] 二極管極性自動測試[圖片] 真有效值[圖片] 自動校正[圖片] RS232C接口[圖片] 37，300數據記錄器[圖片] 時鐘和日歷功能技術規格功能D620D610DCmV量程100.000mV500.00mV精度±(0.02%+10讀數)±(0.05%+10讀數)DC電壓量程10.0000V~1000V5.0000V~1000V精度±(0.02%+5讀數)±(0.05%+5讀數)AC電壓量程5.0000V~1000V5.0000V~1000V精度±(0.75%+20讀數)±(0.75%+20讀數)DC電流量程1000.00uA~10A500.00uA~10A精度±(0.1%+5讀數)±(0.1%+5讀數)AC電流量程500.00uA~10A500.00uA~10A精度±(0.75%+20讀數)±(0.75%+20讀數)電阻量程500.00Ω~20MΩ500.00Ω~20MΩ精度±(0.2%+5讀數)±(0.2%+5讀數)頻率量程200Hz~200KHz200Hz~200KHz精度±(0.05%+2讀數)±(0.05%+2讀數)周期量程0.1S~5uS0.1S~5uS精度±(0.05%+2讀數)±(0.05%+2讀數)脈寬量程0.1S~5uS0.1S~5uS精度±(0.1%+2讀數)±(0.1%+2讀數)占空比量程100%100%精度±(0.1%+2讀數)±(0.1%+2讀數)電容量程5.000nF~500uF5.000nF~500uF精度±(4%+15讀數)±(4%+15讀數)溫度℃量程—20℃~1,200℃—20℃~1,200℃精度±(5%+3讀數)±(5%+3讀數)℉量程—4℃~2,192℃—4℃~2,192℃精度±(5%+3讀數)±(5%+3讀數)導通測試測試電壓2V蜂鳴器響電阻

找不到720的參數,應該跟620的差不多
