12V轉230V方波逆變器設計實驗成功



大家好！我是新手，第一次來電源網，電源網高手如云，多多指教！

分享一下，共同學習！

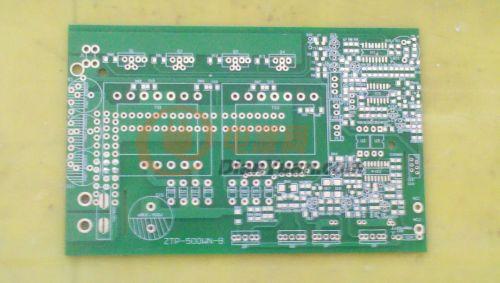

打樣回來的線路板

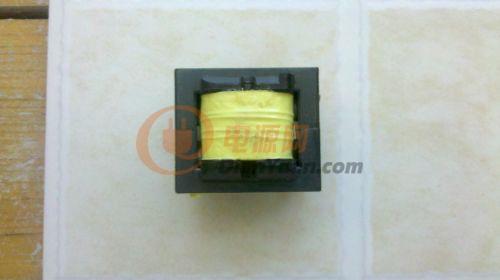

變壓器

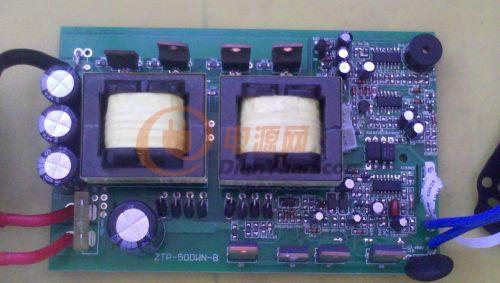

裝好元件的線路板，找元件找半天，辛苦一天了 終于可以上電測試了

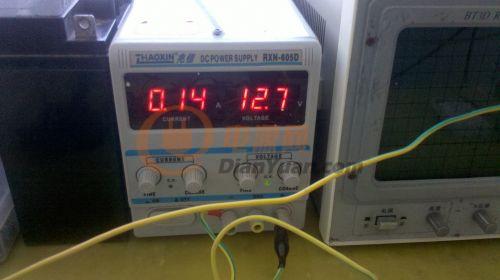

輸入電壓，電流

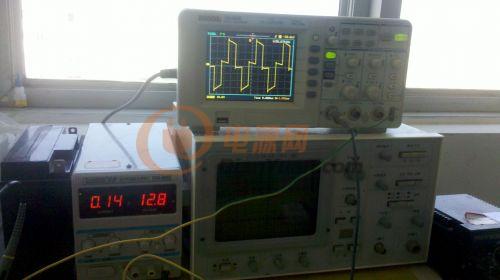

輸出波形

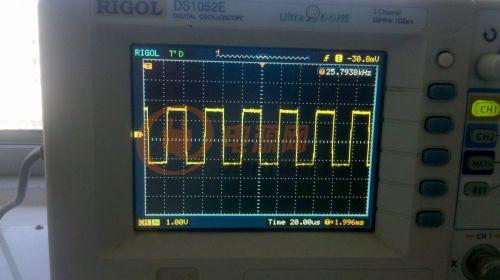

滿載500W后前級波形



設計總結，設計功率600W，額定功率500W，實際極限功率700W。



全部回復(61)
正序查看
倒序查看
2012-10-12 14:56
坐等高手交流~
0
回復
2012-10-12 15:29
@電源網-源源
[圖片]坐等高手交流~
0
回復
Widey
LV.5
4
2012-10-12 15:36
@逆變專家
[圖片]
提點意見呀~！~！
0
回復
2012-10-12 17:03

座等高手

0
回復
廖遠方
LV.9
6
2012-10-12 21:24
@ouyanghaoyue
座等高手[圖片]

0
回復
Widey
LV.5
7
2012-10-12 21:39
@廖遠方
[圖片]
大師們指點一下，我想問一下，我的過載保護是在前級輸入端使用康銅絲做采樣電阻，由于康銅絲阻值很小，采樣的誤差很大，帶載500W后電壓只有0.1V，冷機很正常，在高溫下就不準了，功率會偏小，高手們幫我解決如何處理此問題?。?/div>
0
回復
竹筏艇
LV.6
8
2012-10-13 04:26
@Widey
大師們指點一下，我想問一下，我的過載保護是在前級輸入端使用康銅絲做采樣電阻，由于康銅絲阻值很小，采樣的誤差很大，帶載500W后電壓只有0.1V，冷機很正常，在高溫下就不準了，功率會偏小，高手們幫我解決如何處理此問題！！
可以用電流互感器，具體情況對照張工的逆變器電路看看
0
回復
Widey
LV.5
9
2012-10-13 07:58
@竹筏艇
可以用電流互感器，具體情況對照張工的逆變器電路看看

互感器，成本呀！康銅絲不到一毛錢，互感器估計最便宜的也要一塊錢吧！

另外我想請教一下，若用TL494方波輸出的想做軟啟動的話，用什么方案最好，最實惠！！期待高手們分享呀！~

0
回復
2012-10-13 09:16
@Widey
互感器，成本呀！康銅絲不到一毛錢，互感器估計最便宜的也要一塊錢吧！另外我想請教一下，若用TL494方波輸出的想做軟啟動的話，用什么方案最好，最實惠?。∑诖呤謧兎窒硌剑
你那康銅絲不行吧，用質量好點的。溫度高了照樣正常工作。
0
回復
Widey
LV.5
11
2012-10-13 10:25
@lizlk
你那康銅絲不行吧，用質量好點的。溫度高了照樣正常工作。

哦，好的 我試試，請問一下 師長，TL494做軟啟動推薦一個方案給我呀！

0
回復
2012-10-13 10:59
@Widey
哦，好的我試試，請問一下師長，TL494做軟啟動推薦一個方案給我呀！
不錯
0
回復
竹筏艇
LV.6
13
2012-10-13 11:40
@Widey
互感器，成本呀！康銅絲不到一毛錢，互感器估計最便宜的也要一塊錢吧！另外我想請教一下，若用TL494方波輸出的想做軟啟動的話，用什么方案最好，最實惠！！期待高手們分享呀！~
你是要批量的??？不是自己設計玩的啊？
0
回復
2012-10-13 11:41
@Widey
哦，好的我試試，請問一下師長，TL494做軟啟動推薦一個方案給我呀！
你可以在REF腳上拉個電容到4腳上，然后4腳上對地接個電阻，組成個RC，上電啟動后，5V通過電容對電阻作用到4腳上，從5V變化到0V，這個過程就實現了軟啟動了。
0
回復
竹筏艇
LV.6
15
2012-10-13 11:42
@lizlk
你可以在REF腳上拉個電容到4腳上，然后4腳上對地接個電阻，組成個RC，上電啟動后，5V通過電容對電阻作用到4腳上，從5V變化到0V，這個過程就實現了軟啟動了。
又學到點東西
0
回復
Widey
LV.5
16
2012-10-13 13:14
@lizlk
你可以在REF腳上拉個電容到4腳上，然后4腳上對地接個電阻，組成個RC，上電啟動后，5V通過電容對電阻作用到4腳上，從5V變化到0V，這個過程就實現了軟啟動了。
謝謝。師長，我實驗一下。
0
回復
Widey
LV.5
17
2012-10-13 13:15
@竹筏艇
你是要批量的??？不是自己設計玩的啊？
是幫朋友設計的，成本越低越好！
0
回復
竹筏艇
LV.6
18
2012-10-13 13:22
@Widey
是幫朋友設計的，成本越低越好！[圖片]
多大功率的啊？
0
回復
Widey
LV.5
19
2012-10-13 13:31
@竹筏艇
多大功率的??？
長時間工作500W，（一天工作8小時以上）,短時間工作600W，極限功率700W。
0
回復
竹筏艇
LV.6
20
2012-10-13 13:44
@Widey
長時間工作500W，（一天工作8小時以上）,短時間工作600W，極限功率700W。

0
回復
Widey
LV.5
21
2012-10-13 13:50
@竹筏艇
[圖片]
謝謝 夸獎~！
0
回復
鄧真兵
LV.6
22
2012-10-13 15:54
@Widey
謝謝夸獎~！
那你的后級是用什么心片做的呢？
0
回復
Widey
LV.5
23
2012-10-13 16:08
@鄧真兵
那你的后級是用什么心片做的呢？
KA7500B
0
回復
changnai000
LV.5
24
2012-10-13 18:37
@Widey
KA7500B

有試波器就是好

0
回復
Widey
LV.5
25
2012-10-14 16:20
@changnai000
有試波器就是好
買個二手的，也就幾百塊吧
0
回復
alai4
LV.6
26
2012-10-15 16:54
@Widey
買個二手的，也就幾百塊吧[圖片]
幾百塊我也想買
0
回復
Widey
LV.5
27
2012-10-16 09:09
@alai4
幾百塊我也想買
深圳二手市場多的很，去淘淘，運氣好可以買到物美價廉的~！
0
回復
hypower
LV.7
28
2012-10-16 09:38
@Widey
大師們指點一下，我想問一下，我的過載保護是在前級輸入端使用康銅絲做采樣電阻，由于康銅絲阻值很小，采樣的誤差很大，帶載500W后電壓只有0.1V，冷機很正常，在高溫下就不準了，功率會偏小，高手們幫我解決如何處理此問題??！
2根康銅絲取樣少了，功率那么大至少5根
0
回復
Widey
LV.5
29
2012-10-16 10:08
@hypower
2根康銅絲取樣少了，功率那么大至少5根
我的康銅絲直徑1.5MM的，不知道是不是這個原因引起的！~我去實驗一下
0
回復
hypower
LV.7
30
2012-10-16 10:18
@Widey
我的康銅絲直徑1.5MM的，不知道是不是這個原因引起的！~我去實驗一下
12V輸出500W時輸入電流 要50-60A，1.5mm康銅絲單根 一般通10A電流
0
回復
鄧真兵
LV.6
31
2012-10-16 10:32
@hypower
12V輸出500W時輸入電流要50-60A，1.5mm康銅絲單根一般通10A電流

不要用康銅絲了，我用的就是一根0.5的導線，一端接在6-8的端子，一端接在取樣輸入端，沒有溫飄的，穩定性很好。以前我也用裸銅絲，雖然穩定，但是帶載后溫飄有點大，自從改為導線后，300到5000W都沒問題。
