芯片驅動（MOS管）能力的提升

由于最近在做一款照明電源，采用半橋隔離驅動，在調試過程發現，芯片本體驅動800V MOS管要比驅動600V MOS 管燙（常溫下80度），對比時其它條件不變。現在想在不改變驅動芯片的情況下，如何提高芯片的驅動能力，驅動800VMOS?



600V MOS工作時驅動波形（Q g=27nc;RDS=0.165-0.19歐姆）：



800V MOS工作時驅動波形（Qg=88-117nc;RDS=0.25-0.29歐姆）



從工作時驅動波形可知，800V驅動波形很尖，MOS管導通時間很短，并且在開通和關斷是有一定的震蕩產生。

為在不改變驅動芯片的情況下驅動此款800V MOS，試圖調整驅動變壓器感量大小，驅動電阻大小、芯片死區時間大小均無效果，還望高手給予指導!!!!!!

全部回復(63)
正序查看
倒序查看
2012-09-28 09:16
可以試下驅動芯片出來接一級圖騰在接驅動變壓器
0
回復
2012-09-28 09:30
@yqjwy_2008
可以試下驅動芯片出來接一級圖騰在接驅動變壓器

芯片兩組信號出來都需要接圖騰嗎

0
回復
2012-09-28 09:39
@俠行江湖
芯片兩組信號出來都需要接圖騰嗎

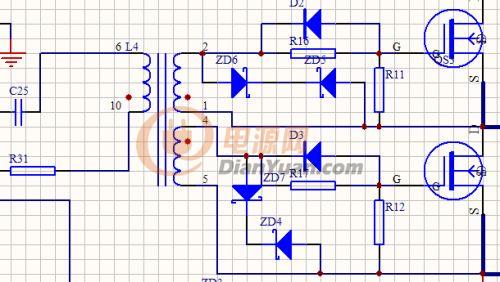

驅動明顯不足！建議芯片驅動信號加圖騰柱或專驅芯片來推動變壓器，如下圖初級部分.



0
回復
2012-09-28 09:52
@ymyangyong
驅動明顯不足！建議芯片驅動信號加圖騰柱或專驅芯片來推動變壓器，如下圖初級部分.[圖片]
謝謝yang 工的回復，芯片有HO,LO兩組驅動信號輸出，想請教yang工，是否要用兩組圖騰才可以？由于沒做過圖騰電路 想知道那個C12、C13的取值怎么個取法，C12最大取1uF嗎？
0
回復
2012-09-28 10:01
@俠行江湖
謝謝yang工的回復，芯片有HO,LO兩組驅動信號輸出，想請教yang工，是否要用兩組圖騰才可以？由于沒做過圖騰電路想知道那個C12、C13的取值怎么個取法，C12最大取1uF嗎？

什么芯片型號？可用兩組圖騰或改為單輸出方式。

0
回復
2012-09-28 10:06
@ymyangyong
什么芯片型號？可用兩組圖騰或改為單輸出方式。
芯片是IR2156S
0
回復
2012-09-28 10:07
@俠行江湖
芯片是IR2156S

改芯片為單輸出方式如何改呀？用變壓器驅動上管？

0
回復
2012-09-28 10:11
@俠行江湖
改芯片為單輸出方式如何改呀？用變壓器驅動上管？
IR2156S可直推半橋驅動，為什么要用變壓器呢？
0
回復
2012-09-28 10:13
@ymyangyong
IR2156S可直推半橋驅動，為什么要用變壓器呢？
隔離  母線電壓太高有500多伏
0
回復
2012-09-28 10:50
@俠行江湖
隔離 母線電壓太高有500多伏
IR2156可提供上管600v浮地驅動，這個可能沒問題。不行的話只能用LO組加圖騰驅動變壓器了，死區又不太好處理。你的芯片選型很尷尬，要么用更高電壓的自舉半橋型芯片，要么用普通半橋芯片做變壓器隔離驅動（如494、3525等）。
0
回復
2012-09-28 11:00
@ymyangyong
IR2156可提供上管600v浮地驅動，這個可能沒問題。不行的話只能用LO組加圖騰驅動變壓器了，死區又不太好處理。你的芯片選型很尷尬，要么用更高電壓的自舉半橋型芯片，要么用普通半橋芯片做變壓器隔離驅動（如494、3525等）。
yang工，關鍵我現在不想更改驅動芯片，按你說的只用LO組加圖騰驅動，那HO組怎么辦？現在網上的圖騰驅動電路五花八門的，不知道怎么選擇。
0
回復
2012-09-28 11:14
@俠行江湖
yang工，關鍵我現在不想更改驅動芯片，按你說的只用LO組加圖騰驅動，那HO組怎么辦？現在網上的圖騰驅動電路五花八門的，不知道怎么選擇。
想用HO組的話，要加浮地供電的圖騰柱（加在VB-VS間）。并用2個圖騰來驅動變壓器，隔直電容保留。
0
回復
2012-09-28 11:18
@ymyangyong
想用HO組的話，要加浮地供電的圖騰柱（加在VB-VS間）。并用2個圖騰來驅動變壓器，隔直電容保留。
yang工，類似于這個電路嗎？在T2 7腳出串個隔直電容？
0
回復
2012-09-28 11:23
@俠行江湖
yang工，類似于這個電路嗎？在T27腳出串個隔直電容？[圖片]
上面的圖騰供電改到VB-VS間（10k下拉電阻下面也要接VS），隔直電容保留，VB自舉部分要做好，先這樣試試吧！
0
回復
2012-09-28 12:35
@ymyangyong
上面的圖騰供電改到VB-VS間（10k下拉電阻下面也要接VS），隔直電容保留，VB自舉部分要做好，先這樣試試吧[圖片]！
yang工，是不是這種接法？
0
回復
2012-09-28 12:47
@俠行江湖
yang工，是不是這種接法？[圖片]
HO接的共地驅動？應該也可以，試試看吧。
0
回復
2012-09-28 16:23
@ymyangyong
HO接的共地驅動？應該也可以，試試看吧。

等材料到了，我試試看

0
回復
2012-09-29 14:22
@ymyangyong
HO接的共地驅動？應該也可以，試試看吧。

yang工，今天我調試了，現在工作時MOS 的導通脈寬變大了，可是圖騰的NPN管發燙不知道是什么原因造成的 點一會燈就有60多度。

工作時NPN,Vce圖：



工作時，NPN管Vge圖：



0
回復
2012-09-29 16:53
@俠行江湖
yang工，今天我調試了，現在工作時MOS的導通脈寬變大了，可是圖騰的NPN管發燙不知道是什么原因造成的點一會燈就有60多度。工作時NPN,Vce圖：[圖片] 工作時，NPN管Vge圖：[圖片]
圖騰柱發熱表明負荷較重，隔直電容要保留，穩壓管取15v以上，變壓器初級電感量也要適當取大一些。
0
回復
2012-09-30 09:05
@ymyangyong
圖騰柱發熱表明負荷較重，隔直電容要保留，穩壓管取15v以上，變壓器初級電感量也要適當取大一些。

隔直電容我保留著呢 用的是1UF, 并在三極管上的不是穩壓穩是用的1N4148.后來我在NPN管得集電極加限流電阻后，圖騰三級管得溫度就降下來了。NPN供電端我是和芯片供電端接在一起的，現在是芯片溫度降下來了，常溫下57度左右，MOS管驅動波形，溫度也正常了。就是現在就是啟動有點困難了，開機能點亮有時不行，高壓輸入時是完全點不亮。驅動變壓器電感量，再增加還沒有試一試。現在用的比以前用的是1:1，電感量比以前增加一倍200UH. 現在面臨的是啟動困難的問題了，我想是不是圖騰電阻損耗過大 導致拉載電流大，啟動困難？

0
回復
2012-09-30 09:46
@俠行江湖
隔直電容我保留著呢用的是1UF,并在三極管上的不是穩壓穩是用的1N4148.后來我在NPN管得集電極加限流電阻后，圖騰三級管得溫度就降下來了。NPN供電端我是和芯片供電端接在一起的，現在是芯片溫度降下來了，常溫下57度左右，MOS管驅動波形，溫度也正常了。就是現在就是啟動有點困難了，開機能點亮有時不行，高壓輸入時是完全點不亮。驅動變壓器電感量，再增加還沒有試一試。現在用的比以前用的是1:1，電感量比以前增加一倍200UH.現在面臨的是啟動困難的問題了，我想是不是圖騰電阻損耗過大導致拉載電流大，啟動困難？

驅動變壓器電感量一般在500uh以上，正脈沖幅度建議超過12v，啟動繞組供電電容容量也要足夠。

0
回復
2012-09-30 10:22
@ymyangyong
驅動變壓器電感量一般在500uh以上，正脈沖幅度建議超過12v，啟動繞組供電電容容量也要足夠。
嗯嗯，謝謝yang工節假日還給予指導，我現在用的是36:36  200UH的 ，等過完節我再用大一點的試一試。
0
回復
2012-10-01 16:05
@俠行江湖
嗯嗯，謝謝yang工節假日還給予指導，我現在用的是36:36 200UH的，等過完節我再用大一點的試一試。
36匝才200UH,用的什么磁芯呀？
0
回復
2012-10-01 20:43
@ymyangyong
36匝才200UH,用的什么磁芯呀？
PC40的磁芯
0
回復
2012-10-04 22:15
@俠行江湖
PC40的磁芯

那就只能增加匝數了,加倍再說。

0
回復
2012-10-05 14:37
@ymyangyong
那就只能增加匝數了,加倍再說。
yang工的意思是加到500uH左右？
0
回復
2012-10-05 16:32
@俠行江湖
yang工的意思是加到500uH左右？
對，試試對比效果。
0
回復
2012-10-05 16:51
@ymyangyong
對，試試對比效果。
yang工，圖騰電路的選擇三極管有什么要求沒，由于電路板布線空間有限，我想用SOT-23封裝的三極管不知道驅動電流是否能達到。目前我調試用的是TO-92封裝的三極管。 有的工程師建議我用如芯片（如TC4427)驅動MOS的話，驅動變壓器是否就可以不用了？
0
回復
2012-10-06 00:28
@俠行江湖
yang工，圖騰電路的選擇三極管有什么要求沒，由于電路板布線空間有限，我想用SOT-23封裝的三極管不知道驅動電流是否能達到。目前我調試用的是TO-92封裝的三極管。有的工程師建議我用如芯片（如TC4427)驅動MOS的話，驅動變壓器是否就可以不用了？
SOT-23的也有8050/8550貼片，絲印好像是Y1/Y2？TC4427是共地的雙通道驅動芯片，怎么能直接驅動半橋呢？后面還是需要驅動變壓器的。
0
回復
氫氣球
LV.6
31
2012-10-06 08:57
@yqjwy_2008
可以試下驅動芯片出來接一級圖騰在接驅動變壓器
