是什么產品?能說一下具體情況嗎?
可以加入我的MSN: wyf1206@hotmail.com
我們來具體討論,謝謝

不好意思,由于上傳文件太慢!資料還沒有傳完.前天又下班!

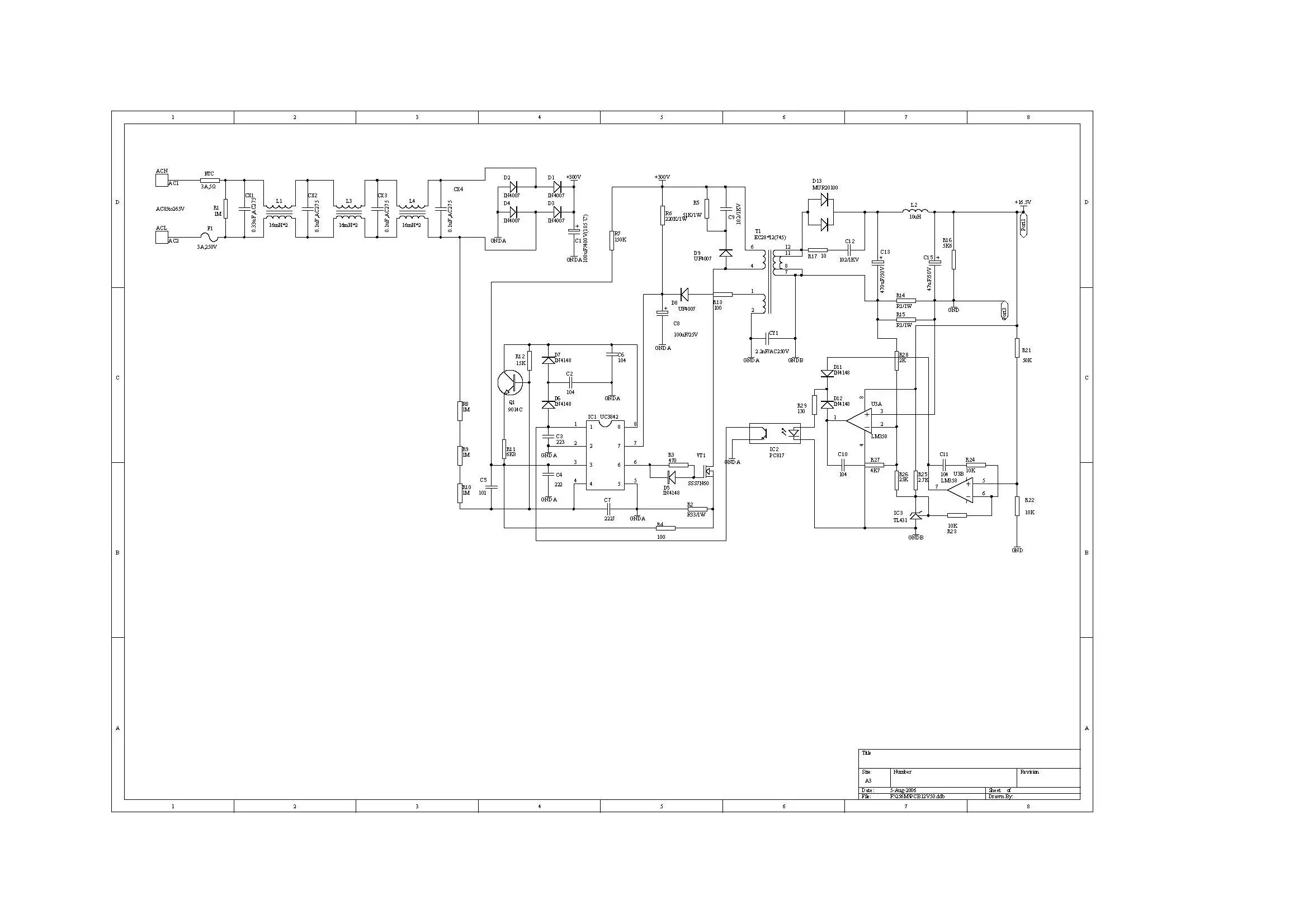

現在發原理圖!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154914774.jpg');}" onmousewheel="return imgzoom(this);">

是對鎳氫電池組充電!充電時!
現在EMC上,第一組曲線很好,第二組曲線如上圖超得很厲害!
奇怪的是輸出增加了一級π型濾波反而會變得更厲害!
輸出濾波電解加大也會變得厲害!
該機器還要問題就是有的變壓器會有叫聲!

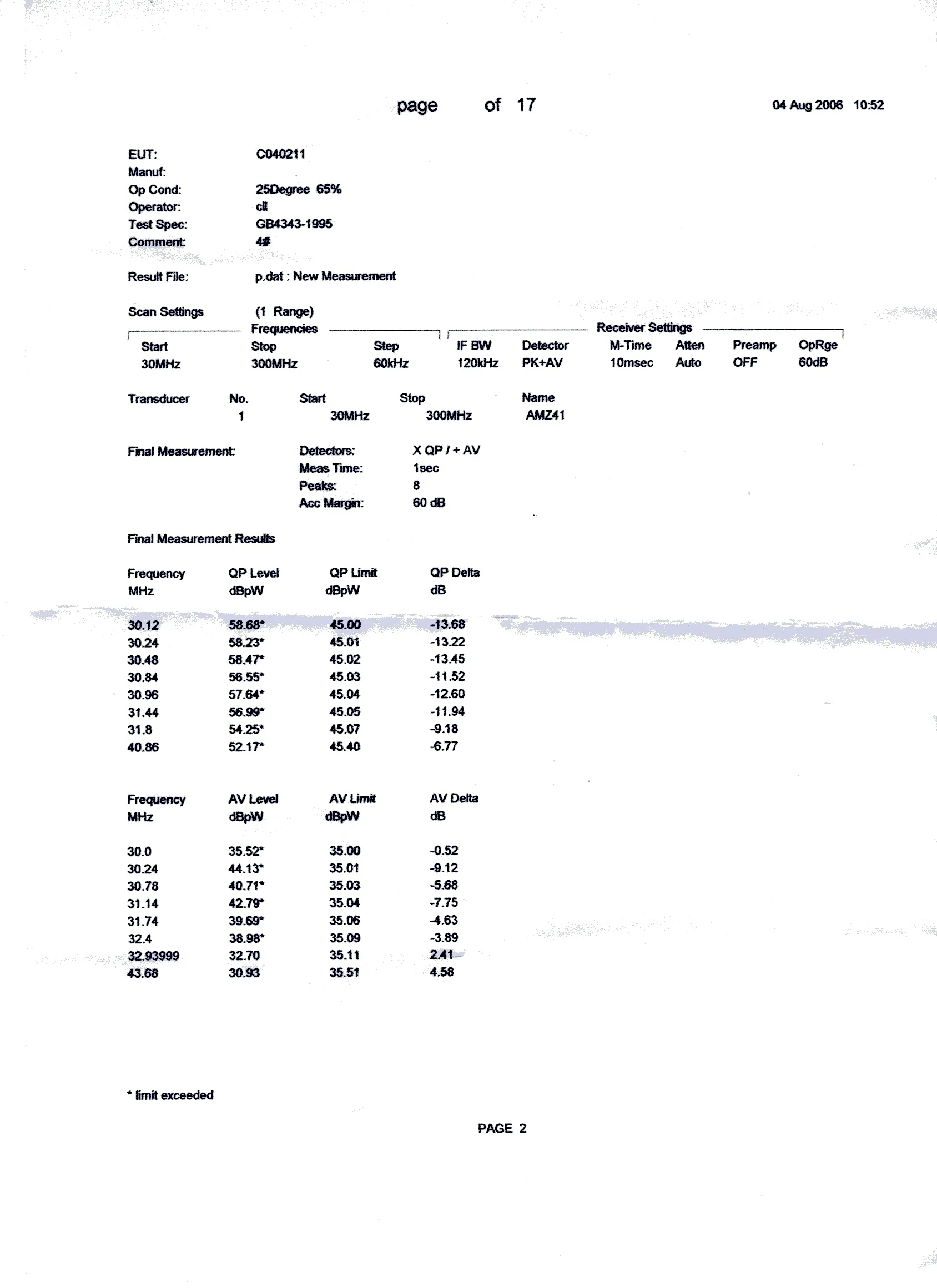

這是分析數據
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154915915.jpg');}" onmousewheel="return imgzoom(this);">

本人MSN:nbmcu@126.com;
QQ:371116081
請各位大俠幫助!
謝謝!

一般30MHz附近  是由輸出 入線上輻射出去的
建議在輸出入端的PCB 上各加上5000~7000u 的小T core 共模電感 約 7~10 圈 X 2 約100~ 多uH

輸入共模兩級就足夠了  感值 一大 一小

100u左右是否偏小?
一般30M附近一個共模電感和一個電感組合足夠了!

一般由輸出入線輻射出去的干擾訊號(30MHz~) 要靠雜散電容小的共模電感來壓制

我幫你吧
MSN:workhappy88@hotmail.com
小李0755-82871037

是線路內有很大階震
