看看樣機的圖片,不要只說,沒有實物,不相信.

你想要個啥樣的,就按你說的做一個怎樣!
你是那里的朋友?

ding

照個相看一下你的樣機,你覺得怎樣?怕什么呢?

你用的哪一款諧振IC,你的輸出電壓是多少?是高壓?還是低壓呢?

你做的有無量產?

我用的是SG3525．
24-1000V的都行

還沒量產過呢,量產了就不會這樣搞了.

SG3525好像是定頻的,怎么可以用來做諧振IC呢?真是高手,能不能說一下你的思路?

呵呵,還沒有量產,是不是還有問題沒有解決呀,你上面說用SG3525做諧振LLC,能行嗎?我現在有點懷疑你現在做的電源是不是諧振的.請你提示,真的不明白.

用SG3525做LLC諧振是可以的,日本人用LM555都能做出來,這個主要真對數千瓦的方案,有啥問題接著提問!!

看一下SG3225 LLC的外圍電路,我看你怎樣變頻的,我現在有點懷疑你的電路到底是不是用LLC做的.

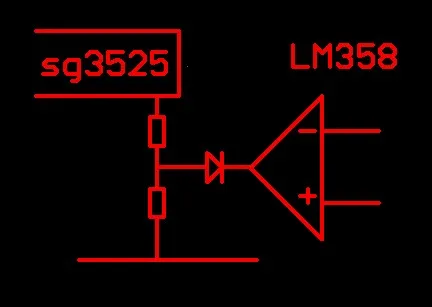

主電路半橋的,變壓器是EE55的,初級18匝,次級5匝,氣系1MM,初級電感量200uh,次級漏感50uh,電容0.27UF.這是變頻的圖,那兩個電阻是定時電阻500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154586263.jpg');}" onmousewheel="return imgzoom(this);">

恩,我有個師兄畢業論文就是用的SG3525做的.

也是這樣變的頻嗎?還是加了三極管?

對不起,我看錯了.他用的是3526做的.

不知這位大哥,是做多少輸出的?18NP和5NS的變壓器.輸出電壓和輸出電流是多大呢?

18NP和5NS的變壓器是那種磁芯的?

呵呵,我們是用專用的諧振IC做的,也是半橋.Lr=40uh,Lm=170uh,初級Np=15,Ns=1T.

你用的是L6599吧,那個片子適合搞大功率的嗎?你發過個照片,做工很好,用了外置諧振電感

呵呵,我是用了IC 34067.我們用在低壓大電流,一般在300W左右.也可以做大功率,把變壓器搞大就行了.呵呵.過兩天,我把我們的產品,拍個相給你看看.

??????

IR1150專用于AC-DC功率因數矯正電路,商標為PFC.由于采用緊湊的SO-8 封裝,有助于將 PFC 控制板面積縮減一半,在75W-4k W功率范圍內,為計算機、消費電子產品和家電提供了簡便、靈活、高密度的解決方案.

      IR1150內最新采用了單周期控制技術,不僅簡便可靠,而且所需元件少,能以 DCM電路實現CCM 電路的性能.IR1150可將功率因數提高到 0.999,而整體波形失真僅4%,幫助交直流轉換應用符合各國的法規.

      帶有 IR單周期控制專利技術的新方案可從根本上取代傳統的PFC解決方案.其 CCM PFC 引入一種“復位整合器”控制模塊,簡化并縮小了PFC 控制電路的尺寸和所用元件數,提供了一種全球適用的優秀解決方案,適用于計算機、家用娛樂電器和其他產品.”
      IR1150控制器內采用的單周期控制方式不包含模擬放大器、輸入電壓傳感,以及固定的三角波振蕩器,簡化了電路,減少了元件.IR 的 OCC 采用一種帶有復位電路的專用整合器,誤差放大器的輸出被疊加在每個時鐘周期上,產生一個可變的三角波.這個三角波與誤差電壓進行比較,從電流傳感信號中減去,生成PWM柵極驅動.

      在典型的大功率系統,如 1kW服務器開關電源中,與傳統基于乘法器的CCM系統相比,IR 的 PFC 解決方案可節省40%的電阻電容,電流變壓器數目減半,節省50%的PFC 控制器電路板面積.在功率密度問題更為突出的小功率應用,如大功率筆記本和液晶電視適配器中,如采用 CCM 模式的IR1150控制器,則意味著降低峰值電流,對 EMI 濾波器的要求也可降低43%.對于120W功率的系統,這相當于減少 PCB 電路板16%,增加功率密度10%.

      IR新品專用的過壓保護插口能更好地保護大功率系統,集成電路的功能包括使能啟動、微功率啟動、休眠模式等,符合待機功率小于1W的“藍天使”( Blue Angel )和“能源之星”節能標準.IR1150解決方案具有一流品質,符合歐洲 IEC 1000-3-2,日本 JIC C 61000-3-2,中國CCC 等針對75W以上產品的強制規范.制造商在開發符合上述能源標準的產品時,采用IR1150可以大大簡化工作,只需設計一個方案即可全球通用.
聯系電話:0755-83995292 手機:13632711478 QQ:673301605
聯系人:古品鋒




  郵  編:廣東(831000)
  地  址:深圳市福田區福明路雷圳大廈12B01
  網  站:http://www.irgd.com.cn
  聯 系 人:古品鋒 (先生) 銷售
  電  話:83995292
  手  機:13632711478
  電子郵箱:gupinfeng1987@163.com
  傳  真:83995361  回復第1帖     編輯     好評     差評

古東-科技:   第2帖         2006-08-04 16:23: 一
IR1150集成電路特點

    IR1150 μPFC控制集成電路采用緊湊型SO-8封裝,并有無鉛產品供選.它減少了一半的PFC控制電路板空間,為75W到4kW的計算、消費電子及家用電器等提供更簡單、靈活的高密度解決方案.

    新品采用了IR的單周期控制方案,綜合了 CCM PFC的性能及非連續性電流模式(DCM)PFC的簡易、可靠和元件數量少等優點,提高了PFC應用的效率.

    IR1150以優化功率因數為最終目標,能達到0.999的功率因數,整體諧波失真僅為4%,使AC-DC應用可滿足歐洲的IEC 1000-3-2、日本的JIC C 61000-3-2、中國的強制性產品認證CCC等針對75W以上產品的各種國際法定標準的要求.在制造商著手實施PFC以符合這些能源標準時,IR1150控制集成電路便可派上用場,有助于簡化高效率的PFC解決方案,實現全球通用的單一設計.

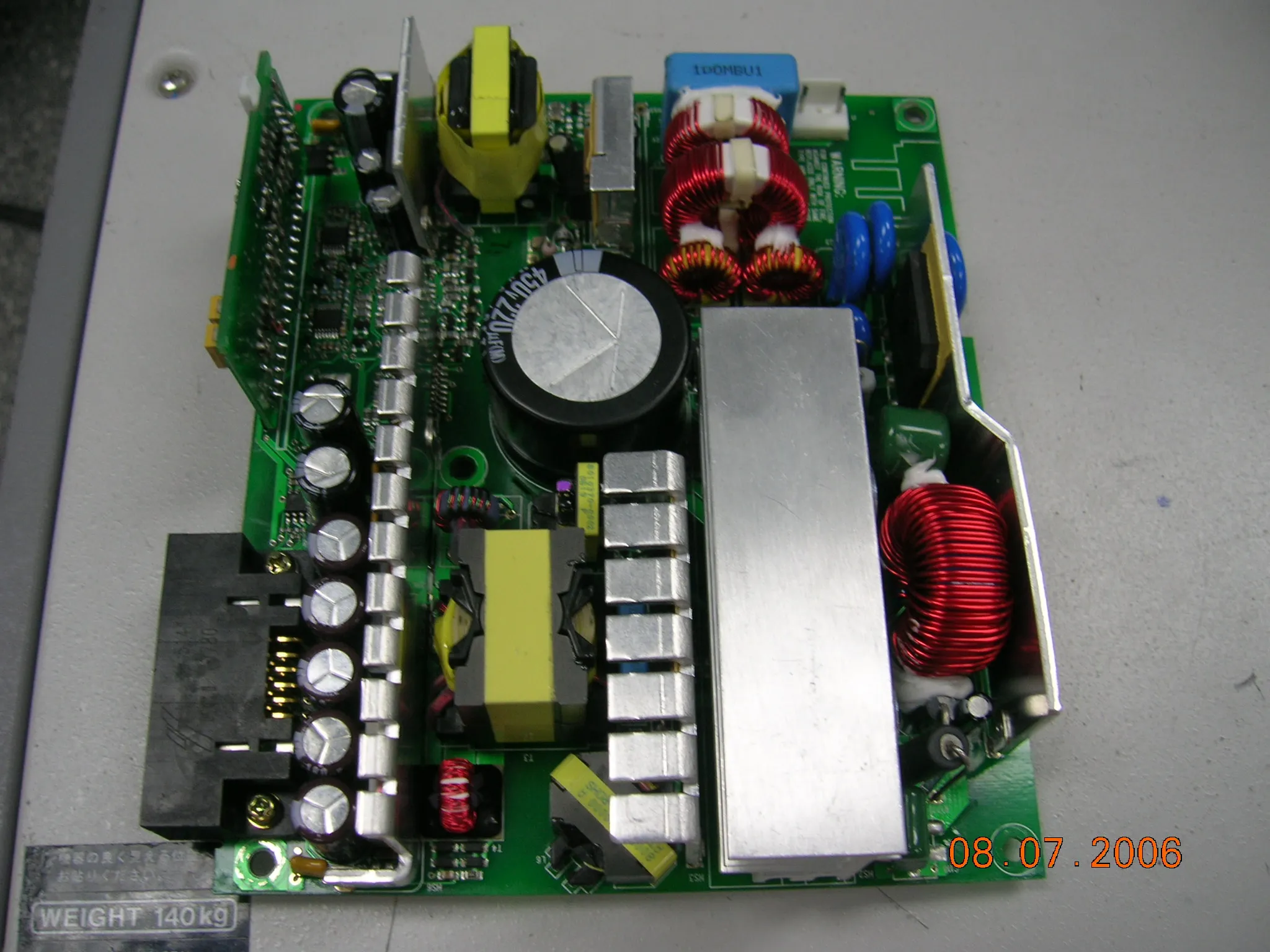

外加電感.LLC電源產品,用的IC是:34067

外加電感,LLC電源產品.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154946478.jpg');}" onmousewheel="return imgzoom(this);">

多少瓦的?右邊那個環是PFC電感嗎?
